Importer ses plans de maison en 3D : quels fichiers ?

Pour importer ses plans de maison en 3D, mieux vaut choisir les bons fichiers. L'IA construit alors la maison avec ses volumes, ses toitures et ses ouvertures, que vous vérifiez ensuite.

Importer ses plans de maison en 3D évite de tout redessiner. Dans le configurateur Autoriz', l'outil « Ma maison en 3D » lit vos plans, puis il construit la maison avec ses volumes, ses toitures et ses ouvertures. Ensuite, vous vérifiez chaque cote et vous corrigez ce qui doit l'être, volume par volume. Toutefois, la qualité du résultat dépend surtout des documents que vous choisissez.

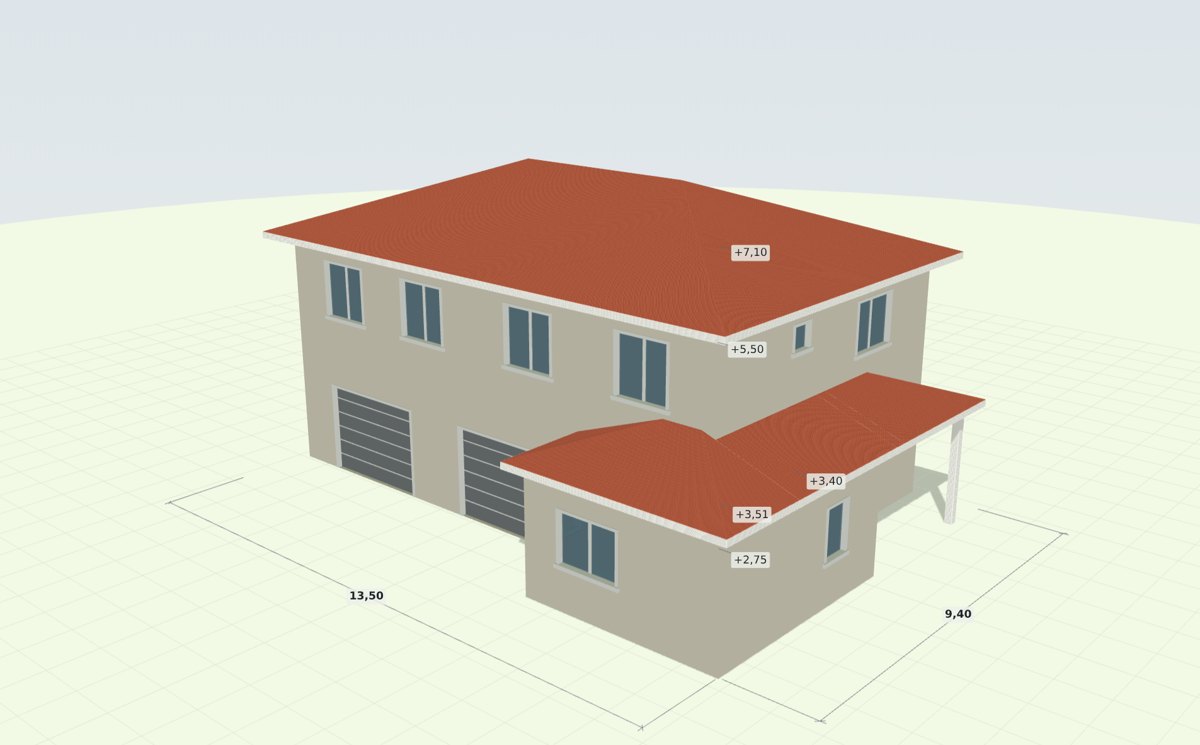

Importer ses plans de maison en 3D : maison construite dans le configurateur, avec ses toitures et ses fenêtres — Une maison de Rillieux-la-Pape construite dans l'outil « Ma maison en 3D » : volumes, toitures, ouvertures et cotes.

Importer ses plans de maison en 3D : les fichiers qui fonctionnent bien

Les plans d'un permis de construire, en PDF : plan de masse, plans des niveaux, façades et coupes cotés. C'est le meilleur point de départ, car l'architecte y a tout mesuré. La liste des pièces d'un permis de construire vous aide à les retrouver.
Un fichier DXF exporté depuis votre logiciel de dessin. Le configurateur lit ses traits, ses textes et son unité de dessin ; vérifiez donc que l'unité est bien réglée, en mètres ou en millimètres.
Une photo ou un scan des plans papier, pris bien à plat, de face, en entier, avec une lumière uniforme. Les cotes doivent rester lisibles.
Les plans d'un constructeur ou la notice d'un modèle de maison, avec ses façades cotées.

Exemple de plan DXF lu par le configurateur : contour, cloisons et cotes — Un plan DXF lu par le configurateur : le configurateur transmet à l'IA le contour, les cloisons, les cotes et les légendes.

Les fichiers à éviter pour importer ses plans de maison en 3D

Le format DWG : le configurateur ne sait pas le lire. Depuis votre logiciel, exportez donc le plan en PDF ou en DXF.
Un croquis à main levée sans cotes : l'IA ne peut pas deviner les dimensions. Dessinez plutôt votre maison volume par volume, c'est rapide.
Une photo de travers, floue ou coupée : les cotes deviennent illisibles et l'image déforme les proportions.
Un plan intérieur seul, sans façade ni coupe : la forme est juste, mais l'IA ignore alors les hauteurs et la toiture. Ajoutez donc au moins une façade.
Une photo de la maison elle-même, et non de ses plans : elle ne donne aucune dimension. Utilisez alors le dessin manuel.

Bien préparer ses plans

Joignez de préférence une façade et un plan, jusqu'à six pages par analyse. Si vous joignez un plan de masse, il sert de référence pour placer les volumes, comme l'explique notre guide du plan de masse. Ensuite, contrôlez les cotes principales : longueur, largeur, hauteur à l'égout et au faîtage. En cas d'erreur, la flèche « Annuler » revient en arrière.

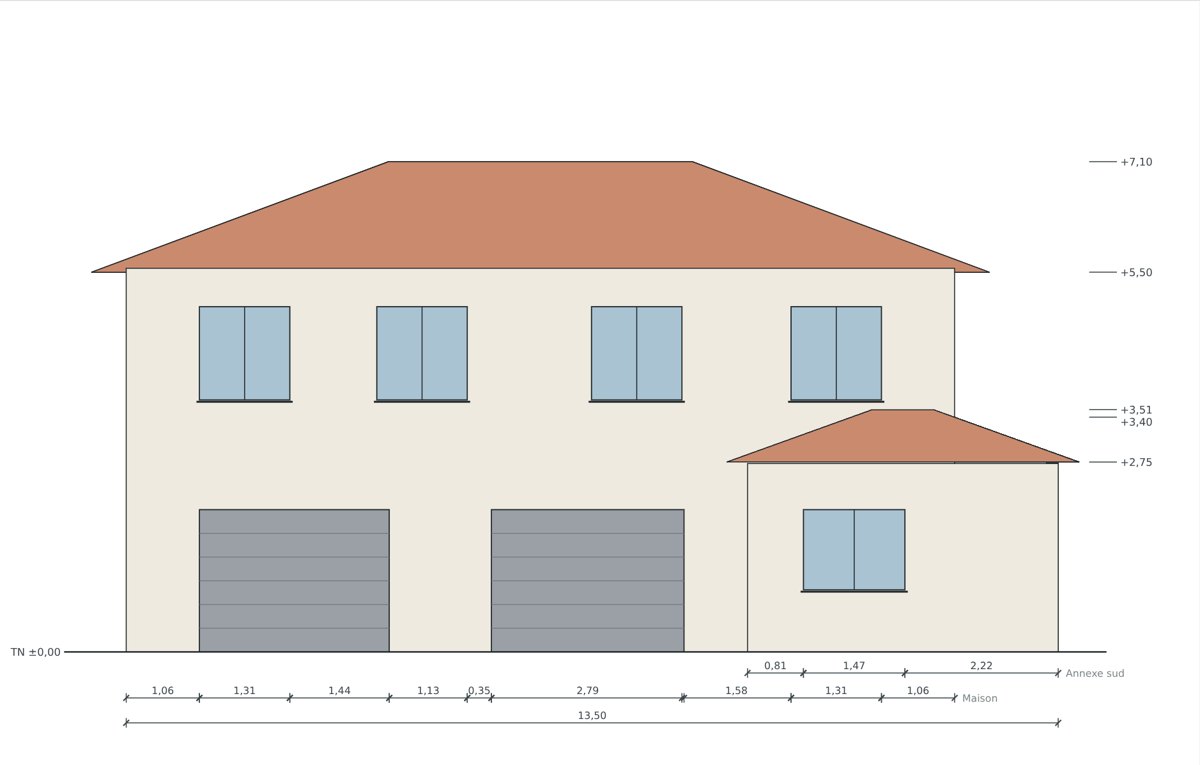

Façade sud de la maison, dessinée à l'échelle avec ses cotes — La façade sud, tirée de la même maquette, avec ses chaînes de cotes et ses niveaux.

Et si un élément manque ?

Cheminée, fenêtre de toit, lucarne : l'IA les reconnaît aussi sur vos plans et les ajoute à la maquette. Par ailleurs, lorsqu'un élément n'existe pas encore dans l'outil manuel, l'IA le propose à notre équipe ; une fois validé, il devient disponible pour tous les utilisateurs.
